TSF/H
TSF1000手动测量台,适用于大量程的拉力,压力测试
测量范围: 5000 N(拉压力测试)
兼容于所有MARK-10的推拉力计
精密梯形丝杆机杆,加载顺滑
矩阵式螺纹25#10-32工装用于装配样品
预留固定安装孔
数字位移尺(选配)
加载不费力
适用于其它品牌推拉力计使用
夹具系列
多种标准化夹具
一款合适的夹具可以极大的提高样品与负载轴同心测量的
精准可靠性
我们也可为您设计制做您的专属夹具工装
订制高度(选配)
增加测力计与底座之间的高度
容量
0-6 Nm
类型
软件控制
触摸屏
可选的
自动控制
是
数据分析
高级¹
涡流
拉压力测试台架
应用图例
配合MARK-10推拉力计是在生产车间或实验室进行低成本拉伸和压缩测试的理想选择
兼容MARK-10系列测力计
MARK-10设计的多功能高度灵活的测力仪可独立使用，亦可搭载手动/电动测试台使用
量程范围:0.5-10kN(根据型号)
测试精度:±0.1%FS;±0.2%FS;±0.3%FS;±0.5%FS
采样频率:14000Hz;7000Hz;3000Hz;2000Hz;500Hz
量程:
0.5-2500N(根据型号)
采样频率:
14000Hz
精度:
±0.1%FS
测力方式
拉/压力测试
Series7
7000Hz
Series5
3000Hz
±0.2%FS
Series4
2000Hz
±0.3%FS
Series3
500Hz
±0.5%FS
10-2500N(根据型号)

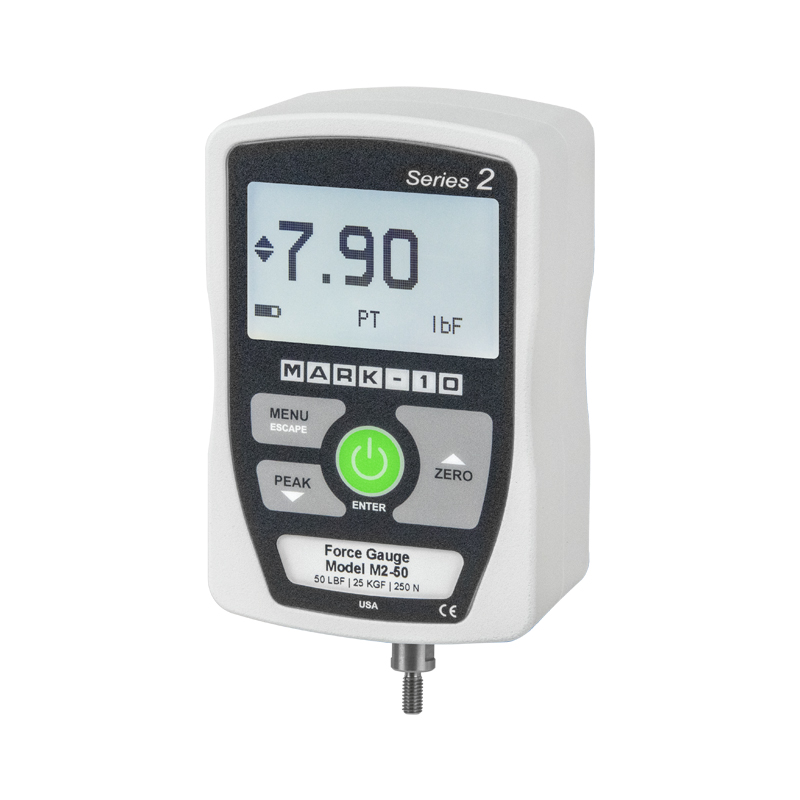

Series2
MESUR®gauge测试软件
易于使用的软件
实时图形绘制,输出结果到EXCEL
显示测量及统计值 标准或自定义报告模板
打印测试结果
水平固定工装(选配)
垂直/水平均可使用
工装板(标配)
阵列式螺纹孔
非常适合于DIY工装或工装订制
25个10-32螺纹孔,方便适配安装
测量台底部预留固定安装通孔
订购信息
精密梯形丝杠及大手轮螺旋式设计,轻而易举加载5000N负载
工装连接板增加测试灵活性
对于弹性,破坏性应用快速重复测试 ,它是精准的可靠的设备
阵式螺纹孔装配台可安装各种夹具和工装,底座预留固定螺纹孔
卧式和立式加载二种结构

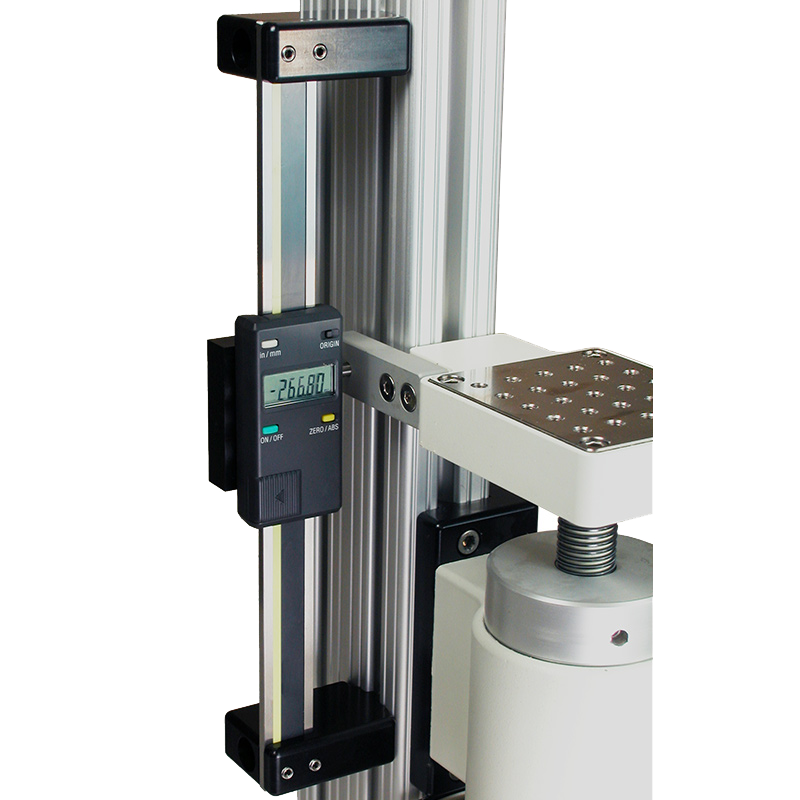

位移显示表(选配)
数字/指针式可选
可单独选配显示表连接工装
位移表行程25mm,分辨率0.01mm

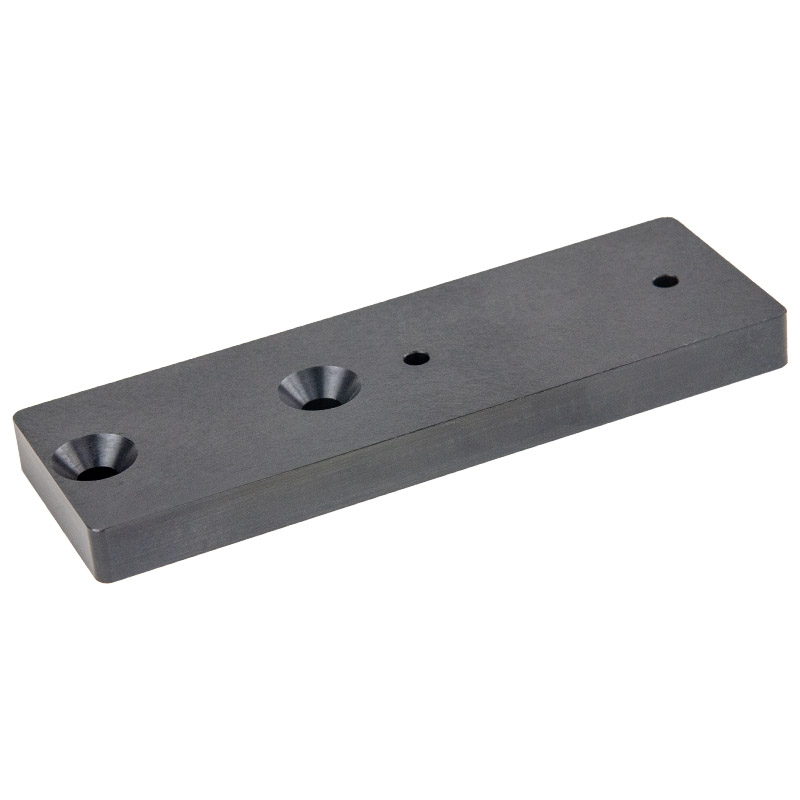

适配其它品牌测力计
通过连接板与MARK-10测力台连接
Mark-10
TSA750(H), TSC1000(H), TSF(H)
